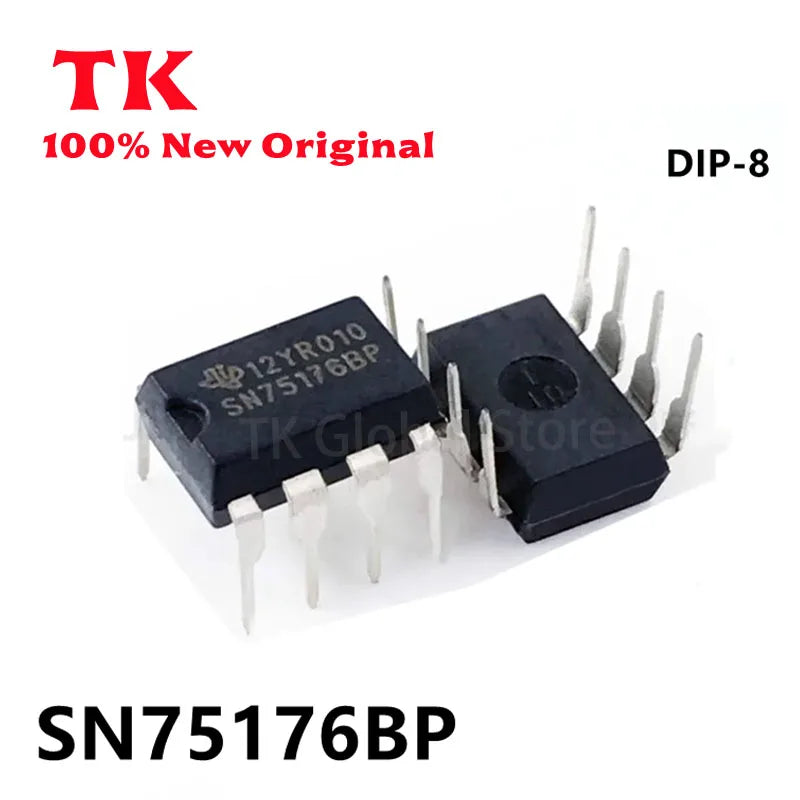

SN75176BP | Chip Receptor y Controlador de Bus RS-485/RS-422 DIP8

El SN75176BP es un circuito integrado diferencial de alta velocidad que combina en un solo encapsulado DIP8 un receptor y un controlador (driver) para buses de comunicación RS-485 y RS-422. Fabricado por Texas Instruments, es uno de los chips más utilizados en sistemas de control DMX512, automatización industrial y comunicaciones serie de larga distancia.

Características principales

• Encapsulado: DIP8 (doble fila de 4 pines)
• Protocolo compatible: RS-485 / RS-422
• Velocidad máxima: hasta 10 Mbps
• Tensión de alimentación: 5V DC
• Salida de tres estados (tri-state) para conexión en bus multipunto
• Hasta 32 cargas en el bus
• Protección contra cortocircuito en la salida

Ideal para

Reparación de controladores DMX, consolas de iluminación, sistemas de automatización, PLCs, interfaces serie RS-485 y proyectos de electrónica profesional.
